圆锥式破碎机

排料口宽度：3-60㎜

生产能力：12-700t/h

应用范围： 建筑石料破碎、金属矿石破碎、水泥、道路建设、化工能源等领域。

适用物料： 铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。

联系我们在线咨询

产品介绍

圆锥破碎机是在吸收国外先进破碎设备技术基础上，适应国内矿山尤其是砂石料市场而改进的一款硬岩破碎设备，优化衬板和内腔结构，作业效率更高。

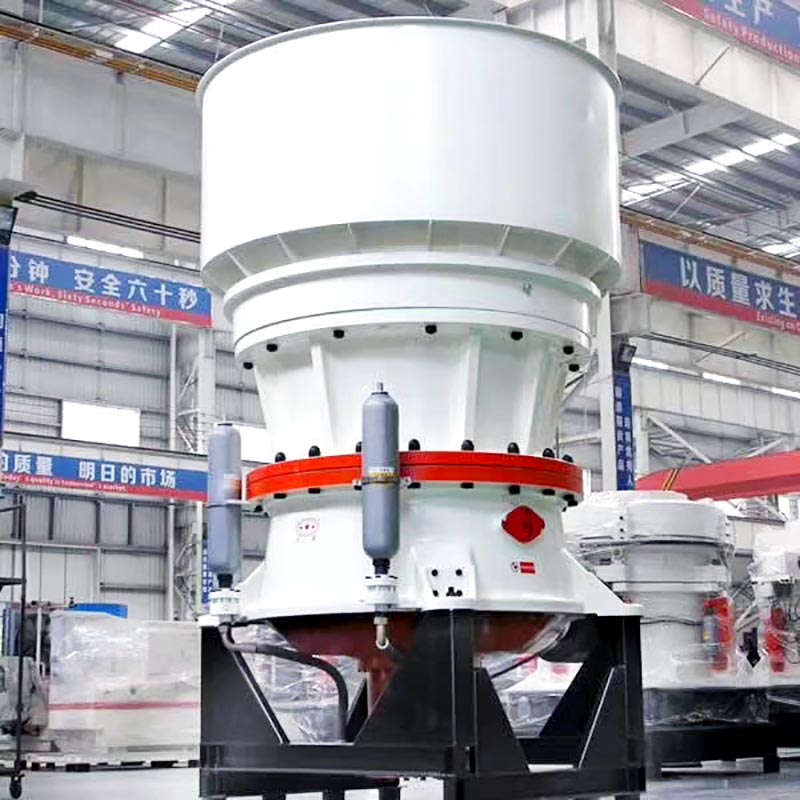

圆锥破碎机

主要特点

1. 无需填胶，更换衬板更方便安全

2. 破碎腔型优化设计，提高了衬板的利用率

3. 重型主机架设备，坚固耐用

4. 有效的过载保护

5. 结构简便，可靠性高

工作原理

圆锥破碎机工作时，电机通过电动机、皮带、皮带轮带动小锥齿轮的转动，小锥齿轮带动大锥齿轮的转动，从而使偏心套旋转。此时，装在偏心套里面的主轴带动动锥体随着偏心套的转动不断旋转摆动，以实现对物料的连续挤压破碎，达到最终破碎物料的目的。当出现异物通过破碎腔或因某种原因机器超载时，液压保险系统会自动降低主轴以保护破碎机，等异物排出后再自动恢复原始设置，从而提供过载保护。

使用注意事项

以下因素会降低破碎能力：

1. 被破碎物料中含有粘性物质

2. 给料中小于排矿扣的细粒级物料超过10%

3. 物料湿度过大

4. 给料级配不合适

5. 给料沿破碎腔四周分布不均

6. 无法控制给料（满腔给料下产量更大）

7. 物料过硬或过软

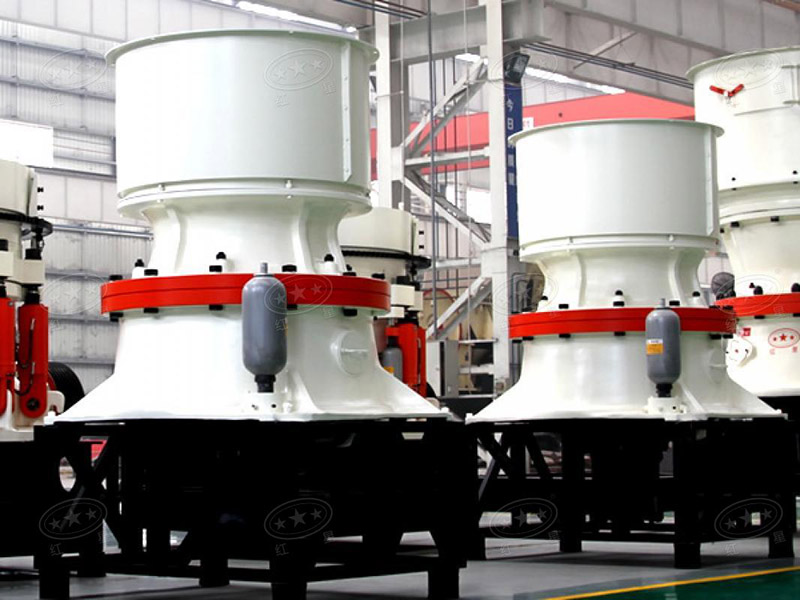

产品实拍

圆锥破碎机

产品参数

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

规格	最大给料尺寸 (mm)	处理能力 (t/h)
Φ600	65	40
Φ600	35	12-23
Φ900	115	50-90
	60	20-65
	50	15-50
Φ1200	145	110-168
	100	42-135
	50	18-105
Φ1750	215	180-360
	185	80-210
	85	60-180
Φ2200	300	420-700
	230	130-410
	100	80-200
